首页
环氧树脂快速固化预浸料 C64，G64，A64
采用改性环氧树脂与特殊潜伏性的固化剂组合，使得预浸料可以在150℃ 10分钟内实现固化，并且具有优异的力学性能和很长的储存期。客户可以选择烘箱，热压罐和模压作为固化手段，可以在90-150℃ 的各个温度条件下制定灵活的固化工艺。该体系是高性能要求的批量化产品理想原材料，也是提高固化效率和制备夹芯产品的最佳选择。
树脂基体特征参数/LC604
| 化学性质 | 热固性环氧树脂 |
| 固化温度 | 90-150℃ |
| 凝胶时间 | 48-50min/90℃ 3-4min/130℃ 1-2min/150℃ |
| 玻璃化转变温度（Tg） | 105-115℃ (240min/90℃ ) 20-130℃(40min/130℃) 120-130℃ (10min/150℃) |
| 成型工艺 | 模压，热压罐，烘箱 |
| 推荐应用领域 | 高抗冲击性，批量化产品 |
*DSC测试，升温速率10℃ /min
预浸料固化工艺(仅供参考)
烘 箱: 真空度不低于-0.085MPa，1~3℃ /min升温至90℃ ，保温至少240min(或120℃ /90min、130℃ /6min) ；1~3℃ /min 降温至50℃以下脱模。
热压罐: 真空度不低于-0.085MPa ，加压1~7bar，1~3℃ /min 升温至130℃ ，保温至少60min；1~3℃/min降温至50℃ 以下脱模。
模 压: 10℃ /min升温至150℃，加压1~10MPa，保温至少10 min；以不大于20℃/min降温至50℃以下脱模。

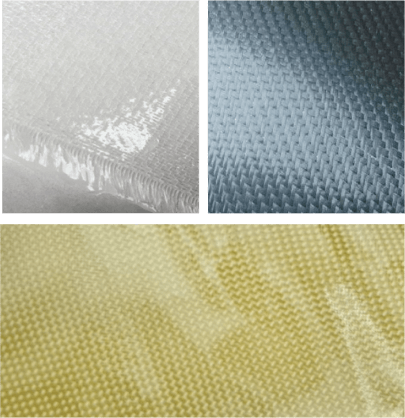

预浸料规格
备注:可根据客户需求定制各种面密度、宽度、树脂含量预浸料。
| 牌号 | 纤维类型与形式 | 树脂含量（%） | 织物面密度(g/m²） | 厚度(mm) | 拉伸性能(GPa) | 弯曲性能(GPa) | 剪切性能(MPa) | 储存期 |
|---|---|---|---|---|---|---|---|---|
| A6442P1-200 | 芳纶/平纹 | 42±2 | 200±6 | 0.24±0.02 | 436/21 | 270/17 | 27 | 30d/26℃ 360d/-18℃ |
| A6437U0-150 | 碳纤维/单向 | 37±2 | 150±8 | 0.15±0.02 | 2023/132 | 917/110 | 65 | 30d/26℃ 360d/-18℃ |
| A6442T2-200 | 碳纤维/斜纹 | 42±2 | 200±10 | 0.22±0.02 | 700/55 | 750/50 | 65 | 30d/26℃ 360d/-18℃ |
| A6437U0-200 | 玻璃纤维/单向 | 37±2 | 200±10 | 0.16±0.02 | 910/42 | 780/40 | 73 | 30d/26℃ 360d/-18℃ |
| A6433P1-200 | 玻璃纤维/平纹 | 33±2 | 200±10 | 0.15±0.02 | 430/24 | 445/25 | 58 | 30d/26℃ 360d/-18℃ |
返回列表
